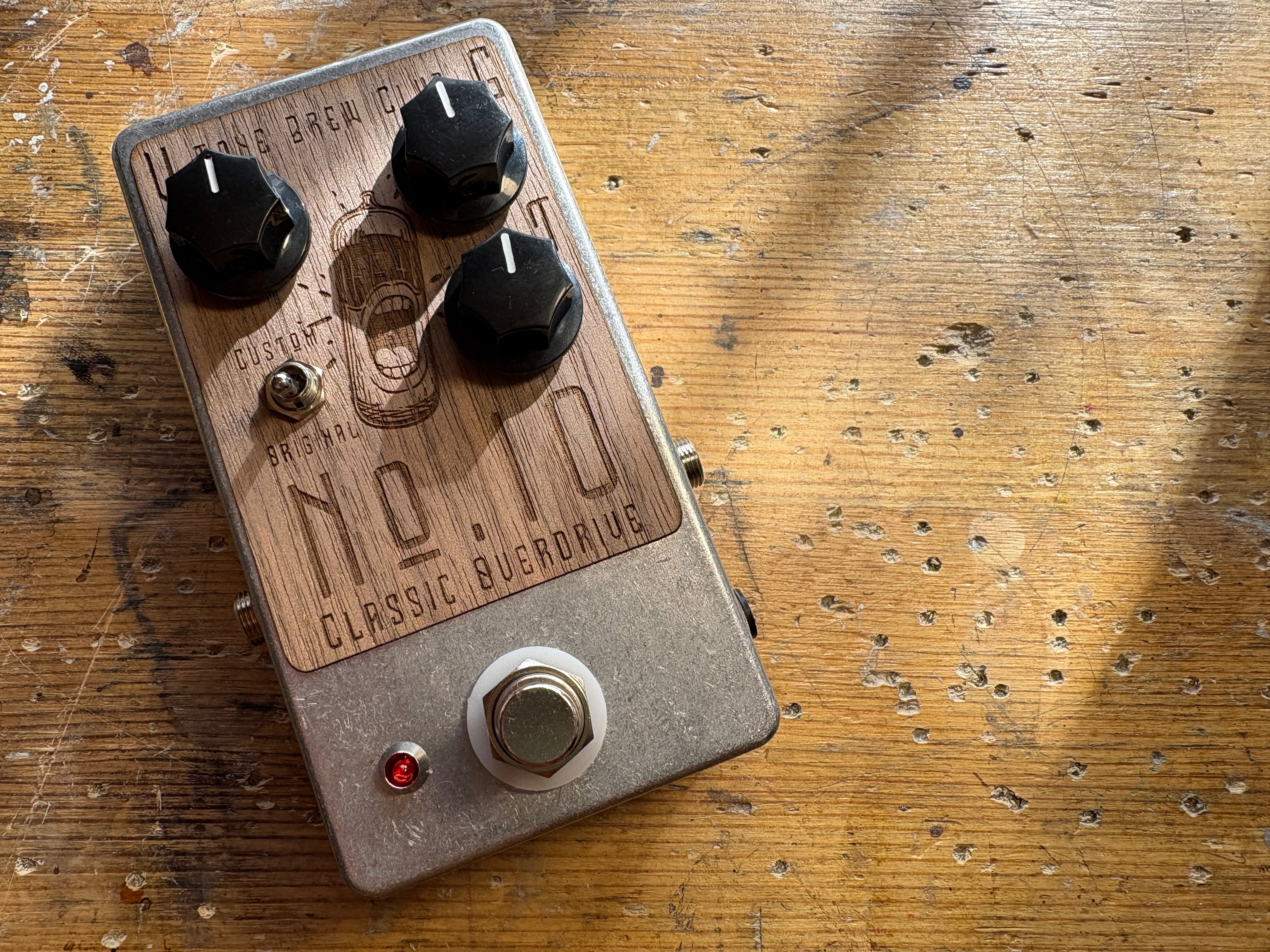

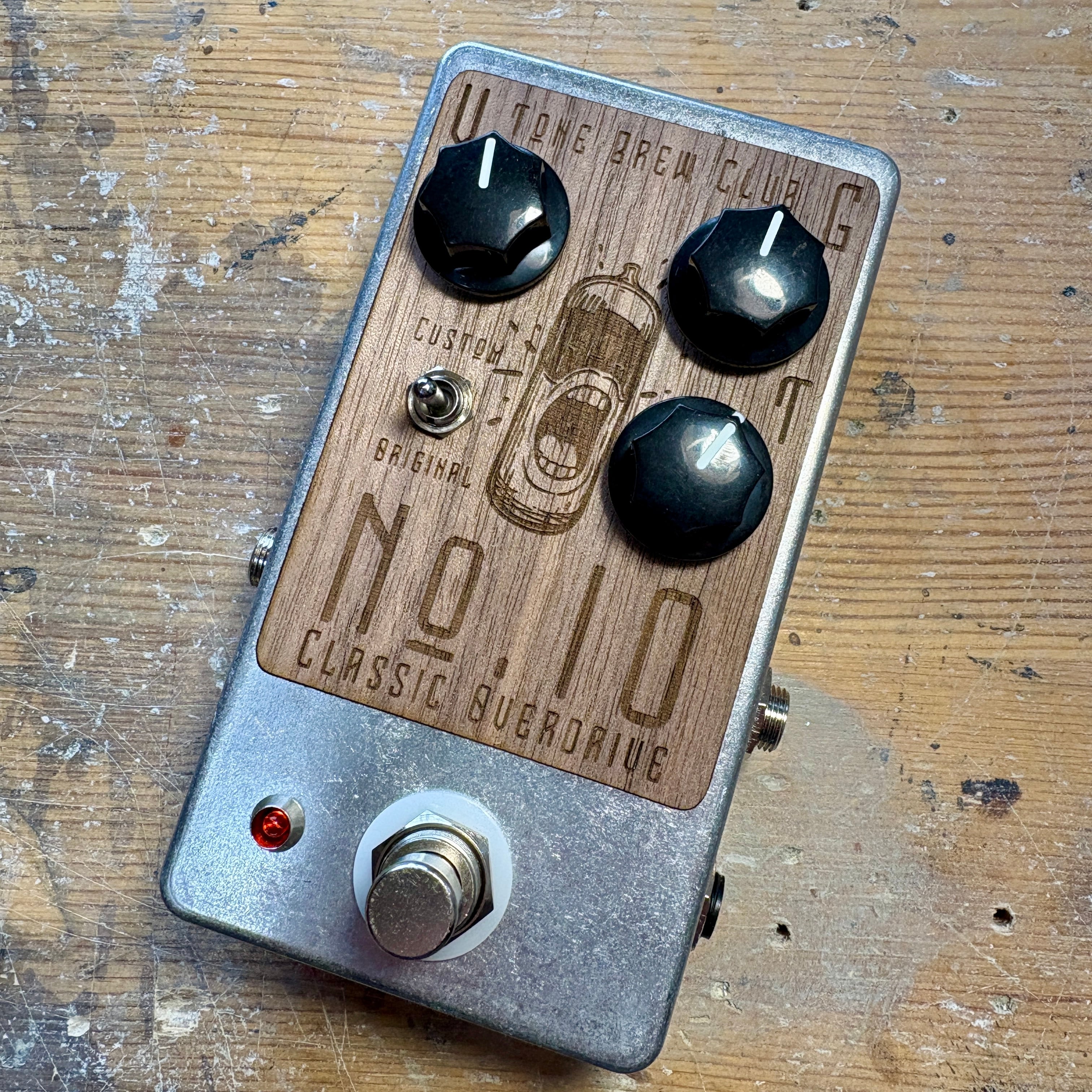

No.10 Classic Overdrive #6　 (現物写真)

No.10 Classic OverdriveはTS10をベースとしたクラシカルなオーバードライブペダルです。

TS10クローンに求められる要素を可能な限り詰め込みつつ、サウンドメイクに選択肢を追加したTone Brew Club製クローンです。

「こんなクローンが欲しかった！」を実現した一台です。

■基本仕様
基本的な回路はオリジナルを踏襲しています。

・1815 BLランクのバッファーバイパス
スイッチのオンオフに関わらず、バッファースルーとなっています。
バッファーは1815BLランクのトランジスタを使用し、入力バッファーと出力バッファーで異なるバイアス電圧をかけています。

・タンタルコンデンサーの特徴的なトーン回路
TS系サウンドに欠かせない独特なトーン回路をタンタルコンデンサーを使用して再現しています。

・クリッピングスイッチ
3段階のスイッチでクリッピングを変更できます。

上：LED&シリコンダイオードのハイブリッド
荒々しさとピッキングへの素直さを兼ね備えたバランス感のあるモードです。

中央：ノンクリッピング
ランドグラフのDODのダンブルモードと同様にクリッピングを排した回路です。
音量が大きいのでご注意ください。

下：東芝製1S1588
オリジナルTS10と同じクリッピングです。
TS808やTS9とは異なるシリコンダイオードです。
NOS品を入手し採用しました。

・電解コンデンサーを使用しない信号ライン&電源ラインの強化
回路定数はオリジナルを踏襲していますが、信号ラインで使われていた無極性の電解コンデンサーをフィルムコンデンサーへ変更しました。
MODを手がける工房でもよく採用される変更点です。
パーツ単価が3倍以上に上がるため、大量生産向きではない手法ですが、あえてこの変更を取り入れました。

また、電源ラインでのノイズ対策を追加及び強化しています。

■オペアンプについて
No.10 Classic Overdriveでは NJM4558DDを採用しています。
DDはローノイズ選別品です。

なお今回は特別に貴重な『艶ありJRC4558DD』をお選びいただけるオプションをご用意いたしました。数に限りがあるため、オプションの選択ができない場合は在庫切れとなりますのでご容赦ください。(現在残り1個)

また、基板はソケットになっていますので、お手元にあるオペアンプに差し替えてみていただいても結構です。(抜き差しは慎重に行なってください)


■注意事項
・電源はセンターマイナス9Vのアダプターをご使用ください。誤った電源接続による故障は保証対象外です。

・外装に使用しているスライスウッドは天然材のため見た目が一台ずつ異なります。柄はお選びいただけませんのでご了承ください。また、天然材のため、乾燥による割れや剥がれが生じる場合がございます。外装は無償保証対象外とさせていただきますのでご了承ください。

※こちらはEC限定販売品です。
※外装材が変更となりました。

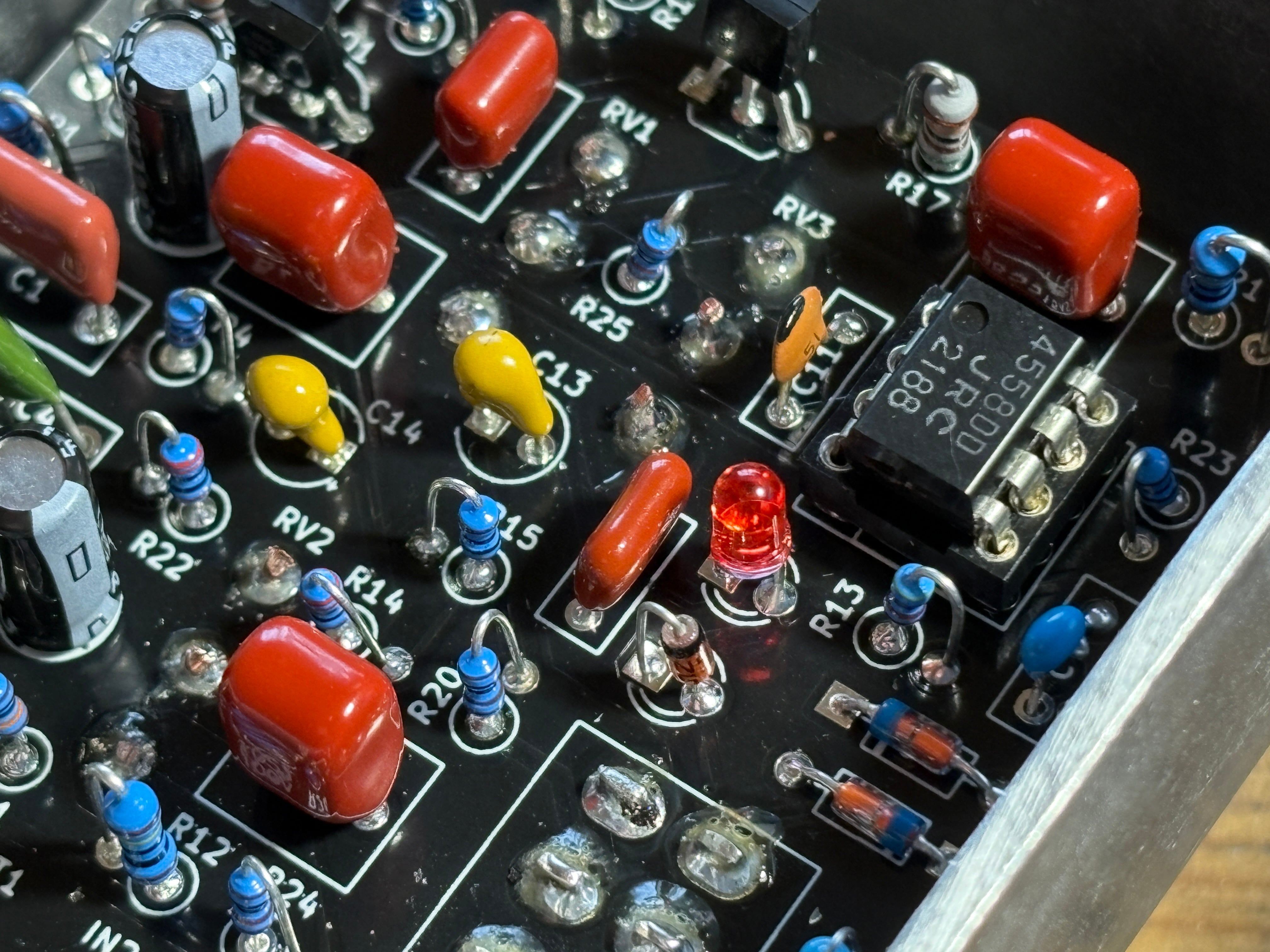

※内部写真は見本です。オペアンプのシリアルなどはお送りするものと異なる場合がございます。
